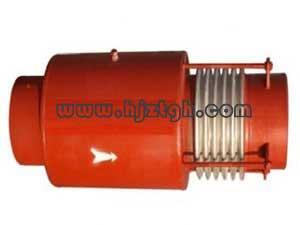

波纹补偿器两种免焊接密封结构设计

文章出处:http://www.hjztgh.com责任编辑:华洁机械人气:2995发表时间:2020-03-09 15:29:09


  目前,大部分密封结构设计采用焊接法兰结构,即补偿器两端焊有法兰,法兰端面为平滑的密封面,将法兰两端与管道上的法兰用螺栓把紧便可实现密封,当补偿器两端以焊接形式与法兰连接时,首先会对法兰密封面的加工质量提出严格的要求,而且对这种固定结构的补偿器焊接装配精度来说,也是考验,即使补偿器组件自身的装配精度能够满足要求,但当补偿器应用于管道内部时,波纹补偿器两端需要与管道连接装配,这样,空间位置或连接法兰的螺纹通孔位置都可能会出现偏差,而这种偏差会对这种固定式的补偿器组件结构产生扭矩,严重影响补偿器的使用寿命。所以今天华洁与大家来认识下另外两种免焊接密封结构设计。
  1免焊翻边结构:法兰与补偿器之间是活动连接形式,活动法兰可以在补偿器翻边中周向转动,这种结构完全可以避免装配过程中位置偏差带来的扭矩问题,同时,补偿器母材直接翻边的密封面质量要优于机械加工的密封面,这就减少了焊接法兰的焊缝隐患,密封效果更佳。补偿器母材直接翻边的工艺手段包括:机械翻边和液压胀形翻边。
  2当金属波纹补偿器组件工况要求使用导流保护筒时,就不能在补偿器两端同时使用翻遍免焊活动法兰的连接形式,但是有了一端活动法兰的保证,及时我们在安装导流套的一侧采用固定结构,仍然可以避免补偿器位置偏差所产生的扭矩影响。为了方便安装将补偿器组件固定端设计成20°锥面硬密封,这种锥面密封形式安装简介方便,用V形卡环就可以实现导流套与管道很好的密封衔接。
