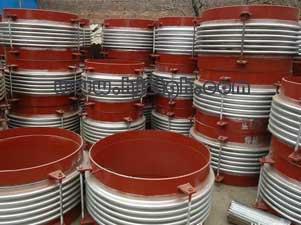

金属波纹管选型要素和说明

文章出处:http://www.hjztgh.com责任编辑:华洁机械人气:2900发表时间:2017-05-22 14:40:13


  金属波纹管选型五要素:
  一:尺寸,软管公称通经,接头型式及尺寸,软管长度。
  二:压力,软管实际工作压力,选用的公称压力PN≥工作压力P。
  三:介质,软管中所输入的介质的化学属性,按耐腐蚀性能表,决定软管各零件的材质。
  四:温度,软管内介质的工作温度及范围,软管工作时的环境温度。高温时,需按温度修正系数,确定工作温度下允许的压力,以确定选用正确的压力等级。
  五:状态,按软管使用时的状态,参照软管正确的安装方式、软管运动状态的长度计算及软管弯曲半径等因素,正确选取软管长度,并正确安装。
  金属波纹管说明:
  1:工作压力PN≥工作压力P,PN值符合国家标准压力等级,此时标示的值为标准压力值(单位MPa)的10倍。
  2:两端接头的主要尺寸可在接头代号后用括号注明,当两端为法兰联结,可在代号后用括号注明法兰标准号,在标准号后面加注B时标示材质为不锈钢,不注时表示材质为碳钢,当两端为螺纹联接,可在接头代号后用括号注明螺纹的具体代号及尺寸。
  3:软管的各种部件材质:管体0Cr18Ni9(SUS304),网套ICr18Ni9Ti,接管、球头或喇叭口为不锈钢,活套螺母为碳钢。有不同要求时,请在订购合同中注明。
  举例子说明:
  例一:XHJRD-16/150X2000--F5+F6(JB/T 81~1994/83~1994)
  表示此软管为钢带网套;公称压力为1.6MPa;公称通径为DN=150mm;软管管长为2000mm。软管一端为JB/T81的平焊法兰,另一端为JB/T83的松套法兰,法兰材质均为碳钢,其它为不锈钢。
  例二:XHJR-100/10x1200-SL11(M)(M20x1.5)+SL10(M)(M20x1.5)表示此软管为钢丝网套;公称压力为10MPa;公称通径为10mm;软管总长为1200mm,软管一端为活套螺母(M20x1.5)球面接头。另一端为60内锥面外螺纹(M20x1.5)接头,活套螺母为碳钢,其它均为不锈钢。
