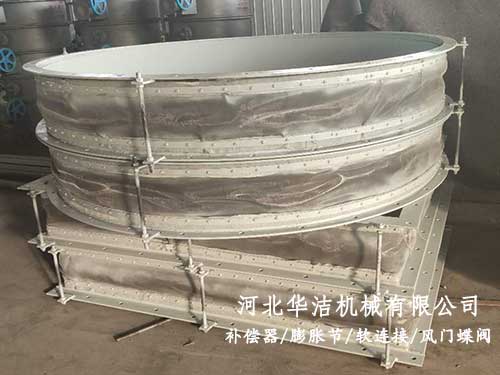

非金属圆形补偿器

非金属圆形补偿器

产品分类:非金属补偿器
产品简介: 非金属圆形补偿器 是 非金属补偿器 的一种,是由复合非金属和两个可与相邻管道组成设备相连接的接管(或法兰)及隔热材料组成的挠性部件,主要运用于补偿输送微压粉尘气体、烟、煤气及其他气体的管道和设备系统。......

产品详情

非金属圆形补偿器非金属补偿器的一种,是由复合非金属和两个可与相邻管道组成设备相连接的接管(或法兰)及隔热材料组成的挠性部件,主要运用于补偿输送微压粉尘气体、烟、煤气及其他气体的管道和设备系统。因温度、机械振动及基础下沉引起的位移。可以多方向补偿,大大优于只能单式补偿的金属补偿器,价格低于金属补偿器,结构简单、安装维修方便。
非金属圆形补偿器的参数:
1.温度范围:a.低温型:≤200℃;b.高温型≤800℃
2.通径范围:150-7000mm
非金属圆形补偿器的安装说明:
1、补偿器的安装应在冷态进行,安装误差:
a、烟风道两接口法兰中心线应保持在同一轴心线上,同轴度误差为±5mm;
b、扭转角度偏差不大于10°;
c、上下或左右的偏移角度±0.1°;
d、补偿器伸缩节安装长度应为L±5mm。
2、补偿器展开截面补偿器有效截面积>1m2时,分体装出厂,在用户现场焊接组装。
3、补偿器安装完工后,应按补偿量调整定位杆内的螺母。
4、防止重物冲击和金属锐角刺破伸缩体圈带。
订货时需提供的参数:
1、圆形管道的外径(Dw);
2、使用的场合;
3、使用介质的温度及压力;
4、连接形式及尺寸。
非金属圆形补偿器根据不同的工作温度和补偿量进行分类,系列外规格的圆形非金属补偿器以及工作温度为800℃~1100℃的高温圆形非金属补偿器,可向制造厂另行订货。
非金属圆形补偿器剖面图

非金属圆形补偿器剖面图
