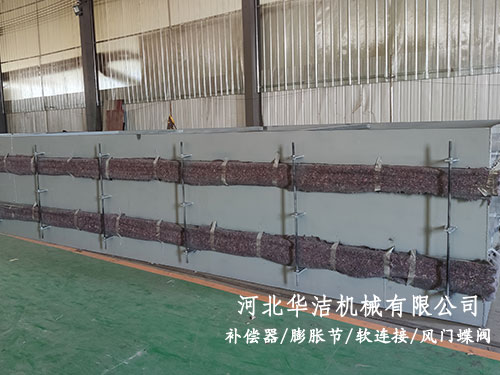

矩形金属补偿器

矩形金属补偿器

产品分类:矩形补偿器
产品简介: 矩形金属补偿器属于一种补偿元件,利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向等位移。也可用于降噪减振。 矩形金属......

全国咨询热线:

13832760163

产品详情

  矩形金属补偿器属于一种补偿元件,利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向等位移。也可用于降噪减振。

  矩形金属补偿器的安装要求:

  1、补偿器在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求。

  2、对带内套筒的补偿器应注意使内套筒的方向与介质流动方向一致。

  3、需要进行“冷紧”的补偿器,预变形所用的辅助构件应在管路安装完毕后方可拆除。

  4、严禁用波纹补偿器变形的方法来调整管道的安装超差,以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

  5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。

  矩形金属补偿器的热变形计算:

  计算公式:X=a·L·△T

  x 管道膨胀量

  a为线膨胀系数,取0.0133mm/m

  L补偿管线(所需补偿管道固定支座间的距离)长度

  △T为温差(介质温度-安装时环境温度)
