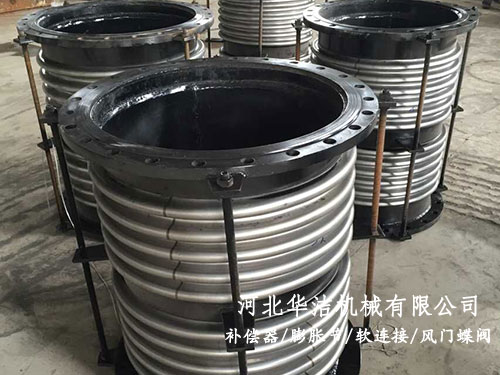

１、轴向复式拉杆波纹管结构特点：
　　轴向复式拉杆波纹管也称为复式拉杆型膨胀节，复式拉杆型补偿器，是由两段或三段波纹管，短中间接管及长拉杆等零件构成，结构简单。长拉杆不是承力构件。

２、轴向复式拉杆波纹管的补偿特点：
　　该轴向复式拉杆波纹管补偿量大，一般使用于低疲劳次数，需大补偿量的管线。

３、轴向复式拉杆波纹管安装使用注意事项：
　　轴向复式拉杆波纹管现场安装完后，须将耳后两侧的螺母退至限位螺母处。

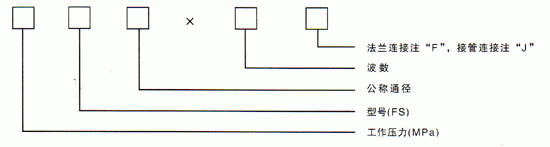

４、轴向复式拉杆波纹管型号示意及简要说明：
　　型号：本厂生产轴向复式拉杆波纹管DN32-DN6000。
　　压力级别0.1MPa-2.5MPa

５、轴向复式拉杆波纹管连接方式：
　　①法兰连接式；②接管连接式
　　举例：0.6TFL200×12J
　　表示：此波纹管的工作压力为0.6Mpa，通径DN=200mm,波数为12，接管连接的复式拉杆波纹膨胀节。

6、轴向复式拉杆波纹管对固定支座的作用力：
　　压力推动：Fp=100·P·A（N）
　　轴向弹力：Fx=f·Kx·X （N）　　
　　式中：P： 工作压力或试验压力MPa；
　　A： 有效面积（查样本）cm2；
　　Kx：轴向复式拉杆波纹管轴向刚度　N/mm；
　　X：轴向复式拉杆波纹管使用的轴向补偿量mm
　　f： 系数，当波纹膨胀节进行预变形时，f为1/2，当波纹膨胀节不进行预变形时，f取1。

7、轴向复式拉杆波纹管应用举例
　　某碳钢管道，公称爱径DN=500mm，工作压力P=0.4MPa，介质温度Tmax=250℃，温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。

8、支座压力：
　　查样本0.6TFL500×12J波纹膨胀节A=2445cm2      Kx=141N/mm
　　压力推力：Fp=100·P·A=100×0.6×2445=146700N
　　轴向弹力：Fx=Kx·X=141×283=39903N
　　支座受力：F=Fp+Fx=146700+39903=186603N
