补偿器两侧固定支架的设计安装要求

文章出处:责任编辑:河北华洁人气:361发表时间:2019-12-26 10:59:18


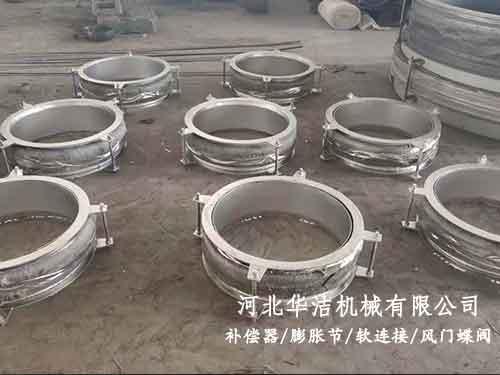

  补偿器种类有轴向型、横向型和角向型等,不同补偿器种类对于补偿器两侧固定支架的设计安装要求不同:

  一、轴向型补偿器两侧固定支架设计安装要求
  1、安装轴向型补偿器的管段,在管道的盲端、弯头、变截面处,装有截止阀或减压阀的部位及侧支管线进入主管线入口处,要设置主固定支架。主固定支架要考虑波纹管静压推力及变形弹性力的作用。
  管道上述部位外,可设置中间固定支架。中间固定支架可不考虑压力推力的作用。

  2、在管段的两个固定支架之间,仅能设置一个轴向型补偿器。

  3、固定管架和导向管架的分布:补偿器一端应靠近固定管架,若过长则要按第一导向架的设置要求设置导向架,其它导向架的间距需要计算。
  当补偿器压缩变形时,此管段管道压力(MPa)与对应于波纹管平均直径的有效面积(cm²)的乘积需加上补偿器轴向刚度(N/mm)与补偿器额度位移量(mm)的乘积;拉伸变形时,此管段管道压力(MPa)与对应于波纹管平均直径的有效面积(cm²)的乘积需减去补偿器轴向刚度(N/mm)与补偿器额度位移量(mm)的乘积。当管道壁厚按标准壁厚设计时,导向间距可按有关标准选取。

  二、横向型及角向型补偿器两侧固定支架的设计安装要求
  1、装在管道弯头附近的横向型补偿器,两端各设一导向支座,其中一个是平面导向管座,其上、下活动间隙需计算。

  2、角向型补偿器需两个或三个一组配套使用,用以吸收管道的横向位移,对Z形和L形管段两个固定支架之间,只允许安装一个横向型补偿器或一组角向型补偿器。此时平面铰链补偿器的轴线垂直于弯曲管段形成的平面(万向铰链补偿器不受此限制)。
  装有一组补偿器的管段,其平面导向架的间隙需计算。但是补偿器有效长度L应为两补偿器铰链轴之间的距离,不包括L长度在内的垂直管段的热膨胀量(mm)△X是整个垂直管段的热膨胀量。

  3、补偿器两侧固定支架应接近补偿器,支架的型式应使补偿器能定向运动。
