直管压力平衡式补偿器应用于电厂管道

文章出处:http://www.hjztgh.com责任编辑:华洁机械人气:3442发表时间:2020-03-13 14:53:40


  直管压力平衡式补偿器的组成

  直管压力平衡式补偿器在内套管的外部设有内、外波纹管,连接管,内壳密封筒,外壳体等,在内端部设有堵板,在内套管和连接管的中部设有相同数量的矩形槽。由内壳密封筒,内波纹管,堵板以及排气管构成的空间为一常压区,改变了构件的受力状态,通过内、外波纹管的变形来吸收或补偿热力管的变形量,释放管道的内应力,同时,由于承压面分别设置在两个物体上,从而平衡了补偿器由内压力所引起在盲板或弯头处对管道的端固定支架产生的附加侧向推力,从而保证了管道的运行。

  直管压力平衡式补偿器应用于电厂管道

  直管压力平衡式补偿器适合电厂厂区管架上的启动蒸汽管道使用;直管压力平衡式补偿器在厂区启动蒸汽管道中应用的可行性进行了实践验证;厂区启动蒸汽管道采用直管压力平衡式补偿器,大大减少了自然补偿的膨胀弯,减小了管道的阻力,同时大大简化了支吊架的设置,利于采用圆管桁架式的综合管架,降低管架用钢量,还可以提升厂区管架的美观程度。通过物理和视觉的组合可以实现对综合管架的视觉去工业化。可见,直管压力平衡式补偿器在启动蒸汽管道中的应用利于优化整个厂区管架的设计。

  直管压力平衡式补偿器的结构

  直管压力平衡式补偿器属于炼铁高炉喷煤系统中附设装置,其结构由上下三层波纹管组成,上下两层为小波纹管,中间层为波纹管,波纹管上下为波纹管法兰,补偿器上下为与罐体联接之法兰,波纹管为多层结构焊接波纹管,呈中空圆环形,在喷煤系统中补偿器用于上下煤粉罐之间联接,其优点是在充压作业时可平衡系统的作用力,使罐体产生很小的位移。

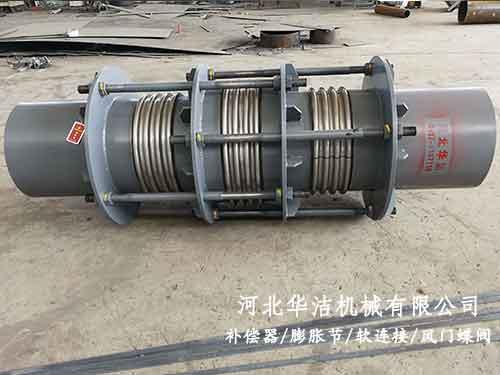

                    直管压力平衡式补偿器
