根据热位移大小、方向和形式,以及对反力的要求,选定金属膨胀节的类型,如单一型金属膨胀节、复式金属膨胀节、压力平衡型膨胀节、铰链型膨胀节或其他金属膨胀节,确定金属膨胀节安装位置。
金属膨胀节安装位置如何确定:

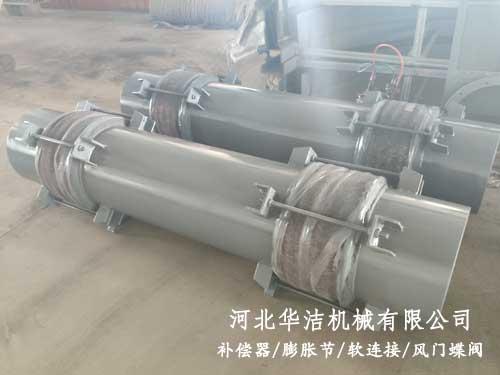

1)对于复式膨胀节,膨胀节的轴向,应布局在热位移量较大方向的管段上,这样横向位移较小,有利于减少膨胀节所需波数。
2)对于三铰链膨胀节,只要空间尺寸允许,膨胀节之间的距离增大,铰链膨胀节的转角就会减小。
3)铰链型膨胀节和曲管压力平衡膨胀节,具有吸收三向位移和平衡内压推力的作用。铰链型膨胀节结构简单,宜设置于较长尺寸的管系中;而各类机、泵宜选用曲管压力平衡膨胀节,为了避免过大的膨胀节弹簧反力,常采用小尺寸管系。
4)单一型金属膨胀节和轴向内压膨胀节,用于吸收管系轴向位移。单一型金属膨胀节结构简单,但不能吸收内压推力,所以选用哪种结构形式,按固定支点对管系膨胀节推力要求来确定。
