烟道挡板门漏风率低用于电厂脱硫烟气管道

文章出处:http://www.hjztgh.com责任编辑:华洁机械人气:6554发表时间:2019-12-18 14:13:09


  烟道挡板门漏风率低用于电厂脱硫烟气管道,在烟道、风道中做截流介质使用的,有电动和手动两种操作方式。脱硫烟道挡板门用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中。

  烟道挡板门的挡板结构采用单轴驱动双百叶窗式,双层叶片中间设计有导入密封空气的密封室,将至少高于烟气压力500Pa的密封空气通入挡板,使双层挡板之间形成密封空气隔离层,阻断烟气流的通过。

  烟道挡板门的叶片密封型式分为弹性密封和气密封,壳体上设计安装有密封风入口阀,与挡板门联锁控制。叶片间通入具备一定压力和流量的密封空气后,能隔绝叶片前后烟气流,从而提高挡板门密封效率。叶片本体由普通碳钢或不锈钢制成,叶片搭接(或与壳体密封)处为具备弹性的不锈钢密封片,具备符合工况参数条件下的强度和刚度,并牢固的附着在加伸轴上。每个风门叶片的轴柄装置由两个外部安装、自动找平、不需维护的带法兰盘轴承加以支撑,避免因挡板前后轴不同心产生驱动扭矩的增加或长期运行后叶片启闭时产生卡涩现象。

  烟道挡板门的执行机构采用智能控制,具备力矩保护和限位开关,还具备手、电动切换功能以备安装调试、检修时使用。安装调试后发货。发货前已对电动装置的限位开关进行调整设置到位,用户只需通入电源并与接线端子连接即能使挡板门正常工作。

  脱硫烟道挡板门现场安装:烟道插入挡板门反法兰内密封焊接,发货前前正反法兰螺栓定位连接,现场补密封焊。因防腐要求而带有内衬的挡板门现场吊装后正反法兰处密封焊,须保证内衬处密封焊接,现场防腐层盖住壳体内衬。

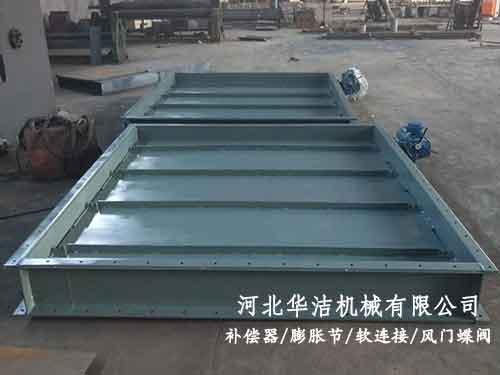

             烟道挡板门
