横向波纹补偿器的生产制作

文章出处:责任编辑:河北华洁人气:1266发表时间:2014-04-03 15:50:36

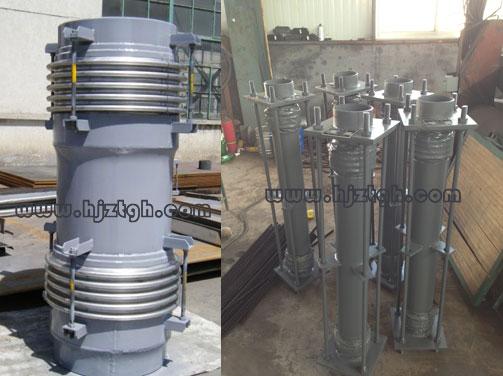

  我公司加工定做各种型号的波纹管补偿器,下图是我公司生产的横向波纹补偿器图片。
  横向波纹补偿器分小拉杆横向波纹补偿器和大拉杆横向波纹补偿器。
  左边产品为小拉杆波纹补偿器,特点是除可以补偿弯曲管段的横向位移和角位移同时也可以补偿轴向位移。
  小拉杆波纹补偿器由两段波纹管,中间接管及带有限位螺母的小拉杆等零件组成。波纹管为1Cr18Ni9Ti或SUS304材质制造,采用多层一次液压成型工艺,可以补偿轴向、角向、横向及各方位的合成位移。小拉杆不能承受内压推力。
  右边的产品为大拉杆横向波纹补偿器。特点是利用长拉杆、小角度变形,达到大补偿量的目的螺母、垫圈采用球型垫圈,可在一定范围做万向转动,达到万向补偿的目的。大拉杆横向波纹补偿器可以补偿弯曲管段的横向位移和角位移。
  横向波纹补偿器
