小拉杆横向补偿器

小拉杆横向补偿器

产品分类:金属补偿器系列
产品简介: 小拉杆横向 补偿器 也称为小拉杆横向 波纹补偿器 ,除可以补偿弯曲管道的横向位移和角位移,同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量(X0、Y0)均单独用作轴向补偿或横向补偿的最大值,此种情......

产品详情

小拉杆横向补偿器也称为小拉杆横向波纹补偿器,除可以补偿弯曲管道的横向位移和角位移,同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量(X0、Y0 )均单独用作轴向补偿或横向补偿的最大值,此种情况应分别满足以下关系式:
X1≤Xo Y1≤Yo
X1、Y1为单独用作轴向补偿或横向补偿的实际值
当补偿器同时存在轴向位移和横向位移时,两种补偿量(X1,Y1)的选取应满足下列关系式:
此时,X1,Y1为同时存在轴向位移及横向位移的实际值。

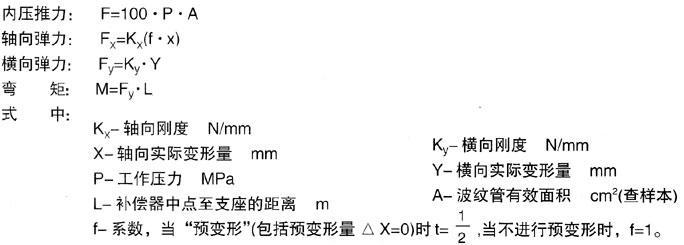

小拉杆横向波纹补偿器对支座作用力的计算:
举例:0.6XLB500FB-1500
表示公称通径为500mm,工作压力为0.6Mpa,长度为1500mm,不锈钢法兰连接的小拉杆横向波纹补偿器
使用说明:
小拉杆横向波纹补偿器除可以补偿弯曲管道的横向位移和角位移,同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量(X0、Y0 )均单独用作轴向补偿或横向补偿的最大值,此种情况应分别满足以下关系式:
X1≤Xo Y1≤Yo
X1、Y1为单独用作轴向补偿或横向补偿的实际值
当补偿器同时存在轴向位移和横向位移时,两种补偿量(X1,Y1)的选取应满足下列关系式:
小拉杆横向波纹补偿器关系式
