矩形金属补偿器

矩形金属补偿器

产品分类:金属补偿器系列
产品简介: 矩形 金属补偿器 也称矩形波纹 补偿器 、矩形 金属波纹管 ,按波纹数量分为:单波 矩形金属补偿器 、双波矩形金属补偿器、三波矩形金属补偿器及矩形多波金属补偿器;按波纹形式分为:直角矩形金属补偿器和圆角矩形......

产品详情

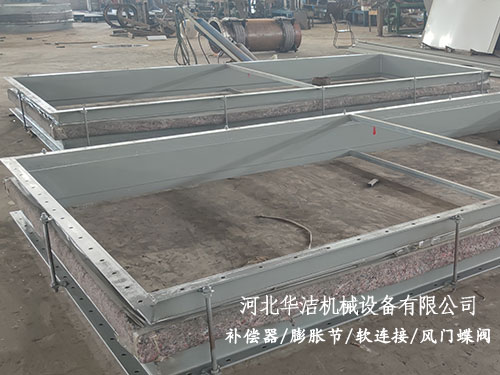

  矩形金属补偿器也称矩形波纹补偿器、矩形金属波纹管,按波纹数量分为:单波矩形金属补偿器、双波矩形金属补偿器、三波矩形金属补偿器及矩形多波金属补偿器;按波纹形式分为:直角矩形金属补偿器和圆角矩形金属补偿器。
  矩形金属补偿器是电站烟风道配套设备之一,采用矩形截面,管道中单个膨胀节承受二维方向位移,由2个膨胀节组成的肘接管道可承受三维方向位移。
  矩形金属补偿器采用奥氏体不锈钢材料或按用户要求的材料制造,具有优良的柔软性,耐蚀性,耐高温性,用以补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等。因其用途不同而选择不同的金属材料,因其材质不同,所加工制作的矩形金属补偿器性能及用途也有所不同。
  矩形金属补偿器的选型小常识:
  1、用户根据管系热位移情况选定了合适的矩形金属补偿器后,至少还得提供管内的流通介质,烟风道的设计压力,运行时的最高温度,烟风道横截面的外形尺寸(长、宽)所选用的波形(直角波、圆角波)和波数/长度/补偿量,以便我们进行补偿器的结构设计和制造;
  2、推荐每波最大允许膨胀量:全高型△α=±24mm半高型△α=±12mm;
  3、挡灰板:对风道或少尘的管道可以不采用,对多尘的烟道应采用档灰板;
  4、为减少矩形金属补偿器的波节数,应考虑冷拉50%;
  5、标准半高型矩形金属补偿器适用于截面面积小于4.6平方米以及烟风道外形尺寸中有一边小于1.5m但大于0.6mm的场合,标准全高型矩形金属补偿器适用于所有的烟风道。
