小拉杆横向波纹补偿器

小拉杆横向波纹补偿器

产品分类:横向型波纹补偿器系列
产品简介: 小拉杆横向波纹 补偿器 也称小拉杆横向型 膨胀节 、小拉杆补偿器,除可以补偿弯曲管段的横向位移和角位移,同时也可以补偿轴向位移。用以补偿弯曲管道的横向位移和角位移,同时也可以补偿轴向位移。 小拉杆横向 波......

产品详情

  小拉杆横向波纹补偿器也称小拉杆横向型膨胀节、小拉杆补偿器,除可以补偿弯曲管段的横向位移和角位移,同时也可以补偿轴向位移。用以补偿弯曲管道的横向位移和角位移,同时也可以补偿轴向位移。

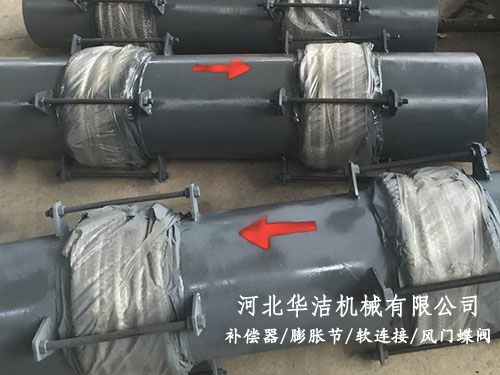

  小拉杆横向波纹补偿器由两段波纹管,中间接管及带有限位螺母的小拉杆等零件组成,材质为1Cr18Ni9Ti或SUS304材质制造,采用多层一次液压成型工艺,可以补偿轴向、角向、横向及各方位的合成位移。小拉杆不能承受内压推力。举例:0.6XLB500FB-1500表示公称通径为500mm,工作压力为0.6Mpa,长度为1500mm,不锈钢法兰连接的小拉杆横向波纹补偿器
  小拉杆横向波纹补偿器除可以补偿弯曲管道的横向位移和角位移,同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量(X0、Y0 )均单独用作轴向补偿或横向补偿的最大值,此种情况应分别满足以下关系式:
  X1≤Xo Y1≤Y
  X1、Y1为单独用作轴向补偿或横向补偿的实际值。当补偿器同时存在轴向位移和横向位移时,两种补偿量(X1,Y1)的选取应满足下列关系式:
关系式
