煤粉管道三维补偿器

产品详情

  煤粉管道三维补偿器采用导流筒、接管一体结构,可以很好的适用介质磨损,用于输送煤粉管道,粉煤灰管道,热风气固两相流体输送管道,一次风、三次风、三次风输送管道的位移补偿;及带其它固体粉尘、颗粒的气固两相流体有热位移要求的煤粉管道系统。

  一、煤粉管道三维补偿器型号示例:

  HJMSW700×6J/100-1000表示:公称通径为700mm,波数为3+3,补偿量100mm,长度为1000mm的煤粉管道补偿器

  二、煤粉管道三维补偿器的特点:

  补偿煤粉管道位移,位移刚度小;不漏粉,不积粉;挠性好,管系膨胀自如;安装简单,维护方便,使用时间长;解决了煤粉泄漏的问题,使机组正常运行。

  三、煤粉管道三维补偿器材质:

  煤粉管道补偿器的主体挠性元件金属波纹管采用多层一次液压成型工艺,采用奥氏体不锈钢材质制造,接管是由低合金高强度结构钢制造,与导流筒一体,具有良好的耐磨性能,导流筒厚度增加,使补偿器使用时间长。

  四、煤粉管道三维补偿器的选型及安装要求:

  1.煤粉管道三维补偿器吸收位移:能够吸收轴向位移(X)、任意向的横向位移(Y)、轴向补偿量(Xo)、横向补偿量(Ymm)能满足机组要求,选用时应满足下列计算式:
                        煤粉管道三维补偿器位移计算
  2.200MW以上功率的大型火电机组:锅炉燃烧器与煤粉管道接口处的垂直位移200毫米以上,水平位移、40毫米以上,膨胀节要尽可能近燃烧器安装,并设置固定支架,隔离支架5以外管线的变形,使该补偿器主要吸收锅炉的位移,见下述安装方式:

  1)靠近燃烧器入口处水平安装:锅炉的垂直位移,锅炉及煤粉管道的任意方向位移,补偿器主要通过横向挠曲以及少量轴向位移伸与压缩来吸收。为减少磨损和流阻,产品按冷紧状态安装(又称偏装),冷紧量为入口处的垂直位移ΔY。以保证补偿器能在水平状态下工作

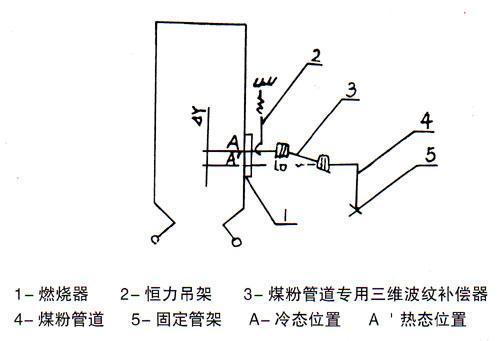

           煤粉管道三维补偿器水平安装图
  2)靠近燃烧器入口处垂直安装:此时补偿器主要通过伸缩以及少量横向挠曲来吸收位移。为减少A点受力,补偿器按预拉伸状态安装,预拉伸量按下式计算:

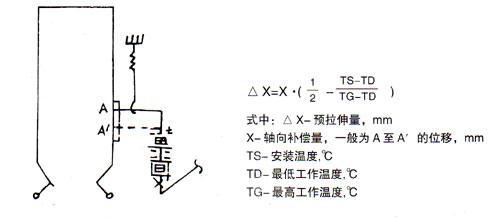

           煤粉管道三维补偿器垂直安装图
  注:产品订货时,如用户提出预拉伸由制造厂家完成,则产品的供货长度L+ΔX。如由用户完成,可在产品安装之前,通过产品的双头螺柱和螺母使二组波纹管的长度各增加1/2ΔX。

  3)煤粉管道三维补偿器的横向补偿量较轴向补偿量大,而横向刚度又小于轴向刚度,所以在管线布局条件下尽可能选择水平安装方式。

  4)设置恒力吊架主要用于承受管道的重量以及减少补偿器变形反力矩。煤粉管道三维补偿器刚度小,且不会发生运动受阻。因此,按上述二种安装方式恒力吊架有时可以省略。能否省略应由设计部门来定。

  5)从固定支架到风箱间的煤粉管道可按补偿要求在水平管段上设计补偿器。管道的重量有刚吊或恒力吊架支承,不允许用补偿器承受管道的重量。

  6)一个补偿段(炉与固定支架或风箱间)只允许有一个煤粉管道三维补偿器,不允许在一个煤粉管道三维补偿器段内与其它类型补偿器混用。

  7)安装、吊运及施工时不应损伤、碰撞波纹管。
