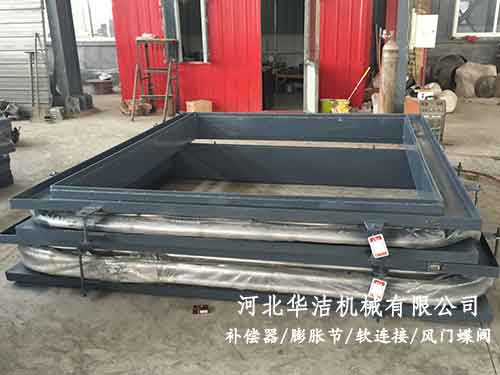

热风管道补偿器

热风管道补偿器

产品分类:金属补偿器
产品简介: 热风管道补偿器 柔性设计的目的是使管道在设计条件下具有适应管道工作时发生的热胀冷缩以及局部位移的能力,在热风管道设计中通常采用金属补偿器增加管道的柔性。 热风管道设计中常用的热风 管道补偿器 类型有高......

全国咨询热线:

13832760163

产品详情

  热风管道补偿器柔性设计的目的是使管道在设计条件下具有适应管道工作时发生的热胀冷缩以及局部位移的能力,在热风管道设计中通常采用金属补偿器增加管道的柔性。

  热风管道设计中常用的热风管道补偿器类型有高温轴向通用型补偿器高温补偿器。高温轴向通用型偿器布置在只发生轴向位移的管道段,高温补偿器布置在多个方向上发生位移的管道段。

  热风管道补偿器的补偿能力需要根据计算确定,其依据是管道热膨胀状态下的伸长量,可根据以下参数计算管道伸长量ΔL:
  ΔL——管道热伸长量,cm;L——两固定点间的管道长度,m; α——管道的线膨胀系数,cm/(m);T——管道工作时管壳温度。

  热风管道支座起着承重和稳定管道系统的作用。合理地设置管道支座能够保证管道系统中的金属补偿器按照设计要求工作,从而使管道系统按照设计要求发生变形,整个管道系统的受力状态良好。 热风管道系统设计中涉及的支座类型有固定支座,滑动支座和弹簧支座。在相邻的热风管道补偿器之间需设置一个固定支座,其作用相当于将管道分成若干段,从而合理地将热风管道的伸长量分配给补偿器;在固定支座之间根据需要设置若干滑动支座分担支承管道重量的任务;弹簧支座运用在管道工作时有纵向位移的部位,比如热风炉炉身上涨引起热风支管纵向移动,以及竖管热膨胀伸长引起端头相连的水平管段发生纵向位移。

  对于热风出口与热风围管不在同一高度,采用竖管或是混风室连接的管道,需要考虑竖直段管道的热膨胀问题。一种设计方式是在竖管段设置波纹补偿器吸收伸长量,并配套大拉杆平衡盲板力;另一种方式则是固定竖管段的一端,另一端允许其伸长,在与这端相连的水平管道靠近连接处设置高温补偿器和弹簧支座。后一种设计方式的管道结构比前一种要简单,而且稳定可靠。 对于前述的二种设计方案,推荐采用混风室连接。混风室的结构特点更利于内部砖衬设计。混风室的结构类似于热风炉,下段尺寸小,上段尺寸大,其内部的砖衬可以设计成迷宫式结构,当管道送风时,内部砖衬受热膨胀,上下段墙体滑动,互不影响,并且有好的密封效果。
