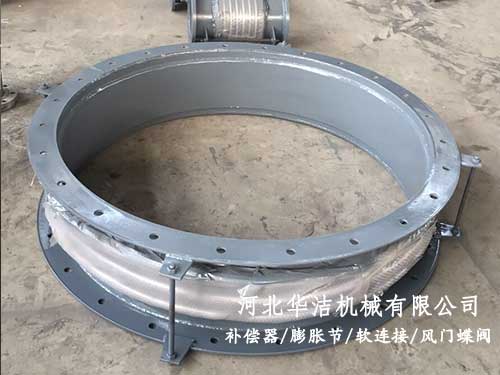

通用型补偿器

通用型补偿器

产品分类:金属补偿器系列
产品简介: 通用型 补偿器 由一个波纹管和两个端接管构成,通过波纹管的柔性变形来吸收管道轴向位移,主要用于补偿管道的轴向位移及少量补偿管道的横向位移,减震吸噪,具有管系设计简单,易安装,造价低等优点。但在用于大口......

产品详情

  通用型补偿器由一个波纹管和两个端接管构成,通过波纹管的柔性变形来吸收管道轴向位移,主要用于补偿管道的轴向位移及少量补偿管道的横向位移,减震吸噪,具有管系设计简单,易安装,造价低等优点。但在用于大口径管系时因内压推力过大,要特别注意固定支架的强度,以免发生固定支架坍塌现象。通用型补偿可单独用做轴向补偿或横向补偿,但不宜单独用作角向补偿。
  详细参数:
  材质:304;使用温度范围:200 ℃;摩擦系数:1.0;磨损量:0.0001
  通用型补偿器的适用工况:
  工称压力:0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
  工作温度:-50℃ - 420℃
  介质:液体、气体等。
  法兰标准:国标GB、美标ANSI、日标JIS、德标DIN等
  安装注意事项:
  1、所通介质氯离子含量≤25PPM。
  2、严禁焊渣溅伤波纹管。
  3、必须按产品流向标志安装。
  4、波纹管两端必须合理的设置导向支座及固定支座。
  5、不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
  6、禁止用安装拉杆或限位拉杆起吊。
  7、安装完毕后,应拆除运输拉杆和带有黄色标记的限位拉杆。
