轴向波纹管补偿器补偿轴向位移量

文章出处:http://www.hjztgh.com责任编辑:华洁机械人气:3098发表时间:2019-12-09 16:14:37


  轴向波纹管补偿器通过波纹管的柔性变形来吸收管线轴向位移,具有同轴性好、运行稳定、结构简单、使用方便、使用时间长等特点,且补偿效果好,提高管道的使用性能。


  轴向波纹管补偿器包括波纹管、以及设于波纹管两端的端接管,波纹管与端接管的连接处设有加强环,波纹管内接有导流筒,波纹管的外侧设有拉杆并与波纹管平行设置,拉杆的端部与两端的端接管连接。


  轴向波纹管补偿器是一种波纹补偿器,其中轴向内压式补偿器也称为通用型补偿器,一般用于补偿管道轴向位移,也可以补偿管道横向位移或轴向与横向合成位移,虽具有补偿角位移的能力,但一般不用其来补偿角位移。


  在运输过程中,轴向波纹管补偿器的拉杆用来保护波纹管的,在现场安装完后,须拆除带漆色的拉杆。


  安装时,轴向波纹管补偿器需在正常长度下安装,严禁用其变形的方法来调整管道的安装超差。

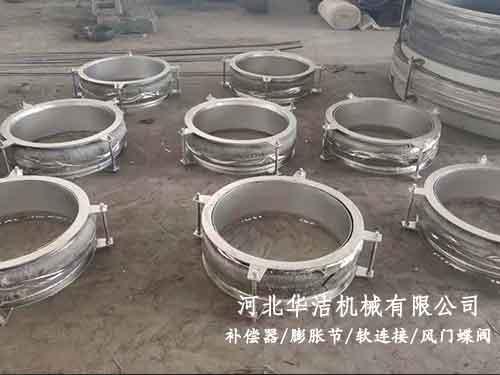

            轴向波纹管补偿器
